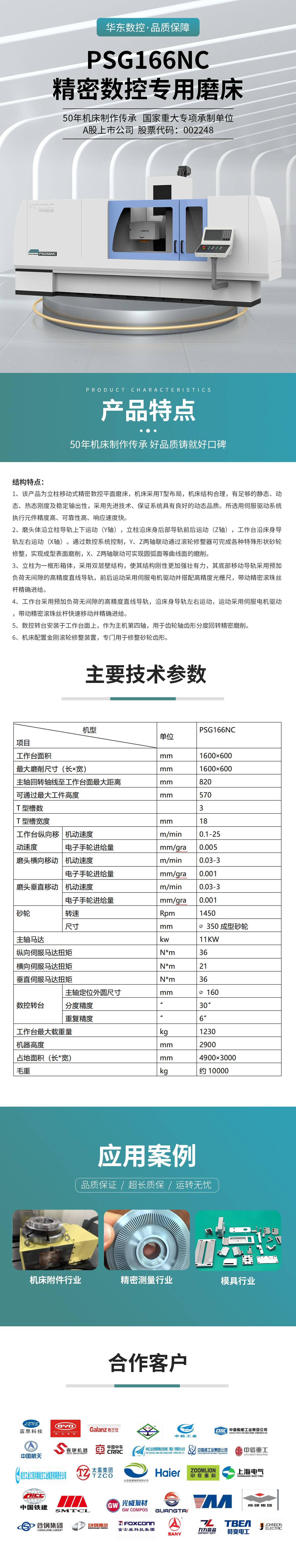

1、該u樂國際為立柱移動式精密數控平面磨床，機床采用T型布局，機床結構合理，有足夠的靜態、動態、熱態剛度及穩定輸出性，采用先進技術、保證系統具有良好的動態品質。所選用伺服驅動系統執行元件精度高、可靠性高、響應速度快。
2、磨頭體沿立柱導軌上下運動（Y軸），立柱沿床身后部導軌前后運動（Z軸），工作臺沿床身導軌左右運動（X軸）。通過數控系統控制，Y、Z兩軸聯動通過滾輪修整器可完成各種特殊形狀砂輪修整，實現成型表面磨削，X、Z兩軸聯動可實現圓弧面等曲線面的磨削。
3、立柱為一框形箱體，采用雙層壁結構，使其結構剛性更加強壯有力，其底部移動導軌采用預加負荷無間隙的高精度直線導軌，前后運動采用伺服電機驅動并搭配高精度光柵尺，帶動精密滾珠絲桿精確進給。
4、工作臺采用預加負荷無間隙的高精度直線導軌，沿床身導軌左右運動，運動采用伺服電機驅動，帶動精密滾珠絲桿快速移動并精確進給。
5、數控轉臺安裝于工作臺面上，作為主機第四軸，用于齒輪軸齒形分度回轉精密磨削。
6、機床配置金剛滾輪修整裝置，專門用于修整砂輪齒形。
